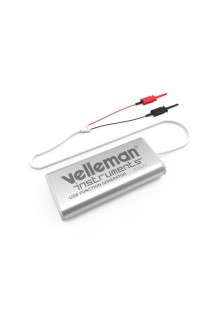

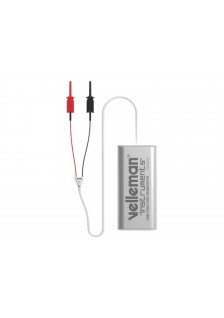

GÉNÉRATEUR DE FONCTION POUR PC USB

Le nouveau mini générateur de fonction est facile à utiliser et a une plage de fréquence de max. 1 MHz !
Cet instrument de mesure pratique peut générer des formes d'ondes sinus, carré, triangle et a une résolution DAC de 10 bits. Tension de sortie de 0.2 Vpp à 10 Vpp.

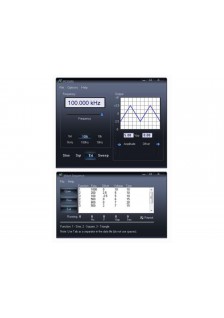

Téléchargez le logiciel Windows® dédié et contrôlez les différents signaux. Le logiciel inclut un générateur automatisé de séquence d'ondes.

Caractéristiques

• free software download
• logiciel Windows® dédié pour contrôler les différents signaux (à télécharger gratuitement)
• le logiciel inclut un générateur automatisé de séquence d'ondes
• boîtier design
• fils de mesure
• câble USB

• Spécifications

  • résolution DAC: 10 bits
  • plage de fréquence: de 1 Hz à 1 MHz (sinus, triangle), de 1 Hz à 100 kHz (carré)
  • résolution de l'instauration de fréquence: 0.04 Hz
  • sweep function
  • amplitude: de 200 mVpp à 10 Vpp @ 1 kHz // sans charge / offset 0 V
  • amplitude avec offset: de 200 mVpp à 7.5 Vpp @ 1 kHz // sans charge / offset de -2.5 V à +2.5 V
  • offset: de 0 à -2.5 V ou +2.5 V max. (résolution de 0.5% à pleine échelle)
  • formes d'ondes: sinusoïde, signal carré, en triangle
  • distorsion typique onde sinusoïdale (THD): < 0.02% @ 1 kHz / 0 dB / 600 Ohm
  • temps de montée/descente du signal carré: < 0.2 µs
  • impédance de sortie: 50 Ohm
  • remarque: la masse du générateur de fonction est reliée à la masse de sortie
  • système requis:
    • Windows® XP, Vista, 7, 8, 10
    • souris ou pavé tactile
    • port USB libre 1.1 ou 2.0
