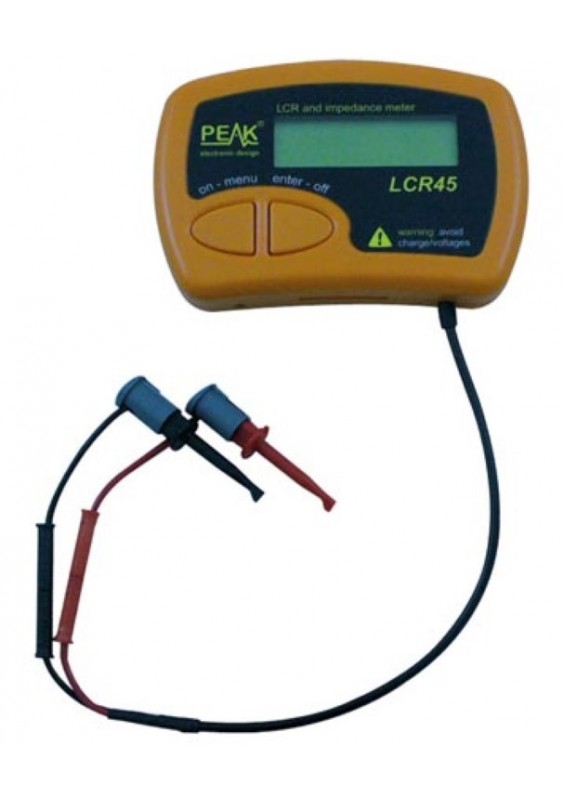

MÈTRE DE LCR ET D'IMPÉDANCE

MÈTRE DE LCR ET D'IMPÉDANCE

Appareil de mesure LCR numérique et d'impédance.

Cet appareil de mesure portable est conçu pour déterminer facilement la valeur des composants électroniques tels que les résistances, les condensateurs et les bobines.

Il est équipé d’un écran numérique clair et prend en charge des méthodes de mesure fixes ainsi que dépendantes de la fréquence.

Grâce à sa facilité d’utilisation et à sa précision, il est idéal pour les réparations électroniques, les tests ou la sélection de composants.

LCR45
179,00 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Traitement & Livraison rapides (Colissimo ou Lettre suivie) / Retrait gratuit en magasin

Sélection du transporteur et calcul final des frais de port durant la phase de validation commande.



Renseignement par mail & téléphone

+ Mesures polyvalentes: L’appareil mesure la capacité (0,5 pF–10 000 µF), la résistance (0–2 MΩ) et l’inductance (1 µH–10 H) avec une haute résolution (0,2 unité).
+ Choix de plusieurs fréquences de test: Quatre fréquences sont disponibles : DC, 1 kHz, 15 kHz et 200 kHz, permettant de tester une large gamme de composants.
+ Précision améliorée et compensation: Le microprocesseur compense les effets parasites tels que les pertes dans les noyaux, avec une précision de ±1,5 % pour L et C, et ±1,0 % pour R.
+ Design convivial: Fonctionnalités comme la reconnaissance automatique ou manuelle des composants, les menus, le maintien de lecture, l’arrêt automatique et la mémoire intégrée.
+ Robuste et portable: Avec ses dimensions compactes de 3 × 14 × 20 mm et son poids de 165 g, alimenté par une pile A23, l’appareil est parfait pour une utilisation mobile en atelier ou sur site.

Informations de base sur le produit
Langues du manuel d'instructions anglais
Couleurs primaires Orange
Couleurs supplémentaires Noir
Profondeur du produit 3 mm
Hauteur du produit 14 mm
Largeur du produit 20 mm
Poids Produit 165 g



Caractéristiques physiques
Type d'affichage Numérique



Données électriques
Spécifications de capacité
  • gamme : 0,5 pF à 10000 µF
  • résolution : 0.2 pF
  • précision : ± 1.5 % ± 0.6 pF
Spécifications de la résistance
  • gamme : 0 Ohm à 2 MOhm
  • résolution : 0.1 Ohm
  • précision : ± 1.0 % ± 0.6 Ohm



Données techniques
Spécifications de l'inductance
  • gamme : 1 µH à 10 H
  • résolution : 0,2 µH
  • précision : ± 1.5 % ± 0.6 µH
Taux d'échantillonnage maximal des mesures 2 Hz
Courant d'essai maximal de pointe à travers le s/c 3.25 mA
Tension d'essai maximale de pointe à travers l'O/C 1.05 V
Taux d'échantillonnage minimal des mesures 0.5 Hz
Courant d'essai de crête minimum dans l'O/C -3.25 mA
Tension d'essai minimale de pointe à travers l'O/C -1.05 V
Impédance des composants passifs
  • Re & Im : ± 1,5 % ± 10 LSD
  • magnitude : ± 1,5 % ± 10 LSD
  • phase : ± 5 %.
Pureté du sinus +60 dB 3ème harmonique
Précision de la fréquence d'essai
  • 1 kHz: ± 0.5 %
  • 14.9254 kHz: ± 0.5 %
  • 200 kHz: ± 0.5 %



Données environnementales
Température maximale de fonctionnement °C 40 °C
Température maximale de fonctionnement °F 104 °F
Température minimale de fonctionnement °C 10 °C
Température minimale de fonctionnement °F 50 °F



Caractéristiques de fonctionnement
Tension nominale maximale de la batterie 13 V
Tension minimale de la batterie 8.5 V



Alimentation
Piles requises
Nombre de batteries 1
Fonctionnement sur batterie
Composition de la batterie Alcaline
Taille de la batterie IEC A23 (8LR932 ,1811A, 3LR50, 8LR23, 8LR932, AS23S, E23A, GP12A, GP23, GP23A, K23A, L1018, LR23A, MN21, MN23, P23GA, VR22, V23GA)



Inclus
Cordons de test
LCR45
