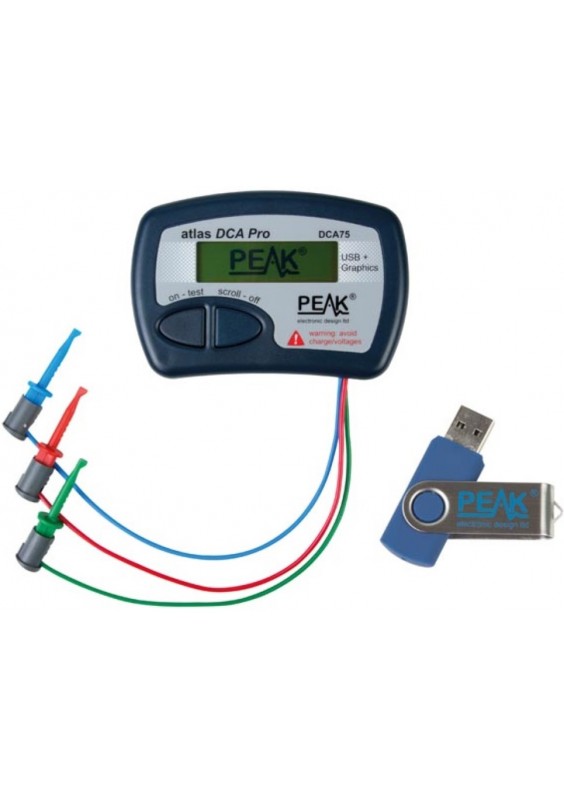

ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS USB

ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS USB

Ce testeur intelligent pour composants électroniques est doté d’un écran graphique clair et de fonctions de test polyvalentes.

Il reconnaît automatiquement le type de composant, identifie les connexions et détecte les caractéristiques internes telles que les diodes de protection ou les résistances de shunt.

Il peut être utilisé de manière autonome ou connecté à un PC via USB.

Le logiciel fourni permet d’enregistrer facilement les mesures, de les analyser et de les visualiser.

L’appareil prend en charge un large éventail de semi-conducteurs, notamment les transistors, les MOSFET, les diodes, les LED, les JFET, ainsi que les SCR et les triacs.

DCA75
229,00 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Traitement & Livraison rapides (Colissimo ou Lettre suivie) / Retrait gratuit en magasin

Sélection du transporteur et calcul final des frais de port durant la phase de validation commande.



Renseignement par mail & téléphone

+ Affichage graphique pour lecture directe: Les résultats de mesure et les caractéristiques des composants sont clairement affichés sur l’écran graphique intégré, ce qui facilite la lecture et l’interprétation.
+ Reconnaissance automatique du type de composant et des connexions: L’appareil identifie automatiquement le type de composant connecté et détermine précisément les broches correspondantes et leur polarité. Les structures internes telles que les diodes sont également détectées.
+ Prise en charge étendue des semi-conducteurs: L’appareil peut tester des composants standards et complexes, y compris les transistors bipolaires (même Darlington), les MOSFET, les diodes, les LED, les JFET ainsi que les composants de commutation comme les SCR et les triacs.
+ Utilisation autonome ou via PC: Le testeur fonctionne de manière autonome grâce à son écran intégré, mais peut aussi être connecté à un PC via USB. Le logiciel fourni permet l’analyse, la traçabilité des courbes et l’enregistrement des données.
+ Mesures précises et polyvalentes: Les résultats incluent le gain (Hfe), les tensions base-émetteur, les seuils de grille et les tensions directes. Les mesures sont très précises, avec de faibles courants de test adaptés aux composants sensibles.

Informations de base sur le produit
Couleurs primaires Gris
Couleurs supplémentaires Noir
Profondeur du produit 20 mm
Hauteur du produit 70 mm
Largeur du produit 103 mm
Poids Produit 98 g



Données techniques
Courant d'essai maximal de crête dans le S/C 12 mA
Tension d'essai maximale de crête dans l'o/s 12 V
Spécifications des diodes
  • Courant d'essai : 5,0 mA
  • Précision de la tension : -2% -20 mV à +2% +20 mV
  • Vf pour l'identification des LED : 1,50 V - 4,00 V
  • Seuil de court-circuit : 10 Ohm
Spécifications des SCR/triacs
  • Courant de test de la porte : 4,5 mA
  • Courant d'essai de charge : 5,0 mA
Spécifications des transistors
  • Plage de gain (Hfe): 4 - 65000
  • Précision du gain: ± 3 % ± 5 Hfe
  • Tension d'essai Vceo: 2.0 V - 3.0 V
  • Précision de Vbe: -2 % -20 mV à +2 % +20 mV
  • VBE pour Darlington (shunté): 0.95 V - 1.80 V (0.75 V - 1.80 V)
  • Seuil de shuntage base-émetteur: 50 kOhm - 70 kOhm
  • Courant de test du collecteur du BJT: 2.45 mA - 2.55 mA
  • Fuite acceptable du BJT: 0.7 mA
  • MOSFET:
    • Plage de seuil de grille: 0.1 V - 5.0 V
    • Précision du seuil: -2% -20 mV à +2% +20 mV
    • Courant de test de drain: 2.45 mA - 2.55 mA
    • Résistance de grille: 8 kOhm
  • Courant de test du drain de déplétion: 4.5 mA
  • Courant de test du drain-source du JFET: 0.5 mA - 5.5 mA



Données environnementales
Température de fonctionnement maximale 40 °C
Température minimale de fonctionnement 10 °C



Alimentation
Piles incluses
Nombre de batteries 1
Tension nominale de la batterie 1.5 V
Composition de la batterie Alcaline
Taille de la batterie IEC AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
DCA75
