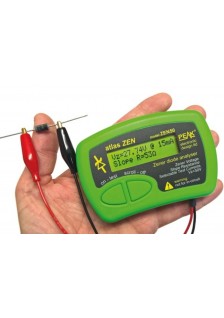

ATLAS ZEN - ANALYSEUR DE DIODES ZENER (0 - 50 V)

ATLAS ZEN - ANALYSEUR DE DIODES ZENER (0 - 50 V)

Cet appareil de mesure compact est idéal pour tester les diodes Zener, les diodes avalanche, les VDR, les TVS et les chaînes de LED jusqu’à 50 V.

Il mesure avec précision la tension de claquage et la résistance dynamique, et affiche les résultats en continu avec une fréquence de mise à jour de 3 Hz.

Grâce à la fonction hold, les valeurs peuvent être figées même après avoir retiré le composant.

ZEN50
109,95 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Traitement & Livraison rapides (Colissimo ou Lettre suivie) / Retrait gratuit en magasin

Sélection du transporteur et calcul final des frais de port durant la phase de validation commande.



Renseignement par mail & téléphone

+ Plage de tension Zener jusqu’à 50 V: Cet analyseur mesure les tensions de claquage entre 0,00 V et 50,00 V avec une résolution précise de 20 mV.
+ Mesure de résistance dynamique haute résolution: La résistance dynamique est mesurée jusqu’à 1 kΩ avec des résolutions allant jusqu’à 1 Ω, selon le courant de test sélectionné.
+ Plusieurs courants de test sélectionnables: Sélectionnez 2 mA, 5 mA, 10 mA ou 15 mA pour adapter la mesure aux différents types de diodes ou composants TVS.
+ Réduction de l’échauffement par faible duty cycle: Le courant de test pulsé (typ. 1 %) limite l’échauffement des composants sensibles, même à courant et tension élevés.
+ Mesure continue avec fonction hold: Les mesures sont mises à jour trois fois par seconde sur l’écran. La fonction hold permet de figer les résultats après retrait du composant.

Informations de base sur le produit
Couleurs primaires Vert
Profondeur du produit 70 mm
Hauteur du produit 103 mm
Largeur du produit 70 mm
Poids Produit 98 g
Matériau ABS
Matériau supplémentaire Verre, Métal
Informations détaillées
  • teste les diodes Zener, les diodes d'avalanche, les VDR, les TVS, les chaînes de LED et bien plus encore (jusqu'à 50 V)
  • Mesure la tension de claquage (0,00 V à 50,00 V) avec une résolution aussi fine que 20 mV
  • Mesure la résistance de pente (jusqu'à 1 kO à 15 mA avec une résolution de 1O)
  • Prend en charge la plupart des zeners, des diodes à avalanche et des diodes de référence de 0 V à 50 V
  • Idéal pour tester les VDR, les TVS et d'autres types de dispositifs de protection de la tension.
  • Courants de test sélectionnables : 2 mA, 5 mA, 10 mA, 15 mA
  • Faible rapport cyclique du courant d'essai pour minimiser l'échauffement de votre composant, même lorsque vous testez à 50 V et 15 mA



Informations générales
Specifications extra extra
  • Précision de la mesure de la résistance de la pente :
    • Iz = 2 mA (précision de la mesure de la résistance de pente) : ±1% ±10 Ohm
    • Iz = 5 mA (précision de la mesure de la résistance de pente) : ±1% ±4 Ohm
    • Iz = 10 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm
    • Iz = 15 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm
  • Echelle de courant de la résistance de pente : (Iz-50%) à (Iz+50%)
  • Méthode de mesure de la résistance de pente :
    • différenciation de la courbe qui s'adapte: : (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
    • taux de mesure : 3 Hz
    • Période d'arrêt automatique : 60 sec.
Specifications extra
  • Mesure de la résistance de la pente :
    • Iz = 2 mA (plage de mesure de la résistance de pente) : 0-8000 Ohm
    • Iz = 5 mA (plage de mesure de la résistance de pente) : 0-3200 Ohm
    • Iz = 10 mA (plage de mesure de la résistance de pente) : 0-1600 Ohm
    • Iz = 15 mA (plage de mesure de la résistance de pente) : 0-1000 Ohm
  • Résolution de la résistance de pente affichée :
    • Iz = 2 mA (résolution de la résistance de pente affichée) : 5 Ohm
    • Iz = 5 mA (résolution de la résistance de pente affichée) : 2 Ohm
    • Iz = 10 mA (résolution de la résistance de pente affichée) : 1 Ohm
    • Iz = 15 mA (résolution de la résistance de pente affichée) : 1 Ohm
Specifications
  • Résumé des spécifications à 20-25 °C (68-77 °F) sauf indication contraire
  • Gamme de tension de la Zener (Vz) : 0,0 V - 50,0 V
  • Courants d'essai nominaux (Iz) : 2mA, 5mA, 10mA, 15mA
  • Précision du courant d'essai : ± 1 % ± 0,2 mA
  • Précision de la mesure de la tension Zener : ± 1 % ± 40 mV
  • Résolution de la mesure de la tension de Zener : 20 mV - 40 mV
  • Précision de la fréquence d'essai : -1,5% ~ +1,5%
    • 60 V DC pulsé satisfait la limite inférieure de 75 V(DC) pour la directive basse tension 2006/95/EC
  • Courant d'essai dans un court-circuit (pulsé) : 35 mA
  • Cycle d'utilisation du courant d'essai :
    • min : 0.1%
    • max : 5%
    • typique : 1%



Données environnementales
Température de fonctionnement maximale 40 °C
Température minimale de fonctionnement 10 °C



Caractéristiques de fonctionnement
Tension nominale maximale de la batterie 1.6 V
Tension minimale de la batterie 0.9 V



Alimentation
Nombre de batteries 1
Indicateur de batterie faible
Composition de la batterie Alcaline
Taille de la batterie IEC AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
ZEN50
